Dalles béton neuvespour chantiers et plateformes
Trois épaisseurs, trois formats, une seule logique : c'est l'engin le plus lourd appelé à circuler qui décide. De la voiture de service à la grue mobile, jusqu'à 48 tonnes de capacité de levage.
- Béton C50/60 Classe de résistance selon NEN-EN 206-1, armature acier FeB500 et profilés d'angle qui protègent les arêtes.
- Jusqu'à 48 t La capacité de levage autorisée du chariot élévateur sur l'épaisseur EP 250.
- 3 formats 1995 × 1995, 1995 × 1495 et 1995 × 995 mm, pour ajuster le calepinage sans découpe.
Trois épaisseurs
L'ossature et les charges stockées comptent, mais c'est presque toujours la manutention — chariot élévateur, camion de livraison, grue — qui dimensionne la plateforme.
-

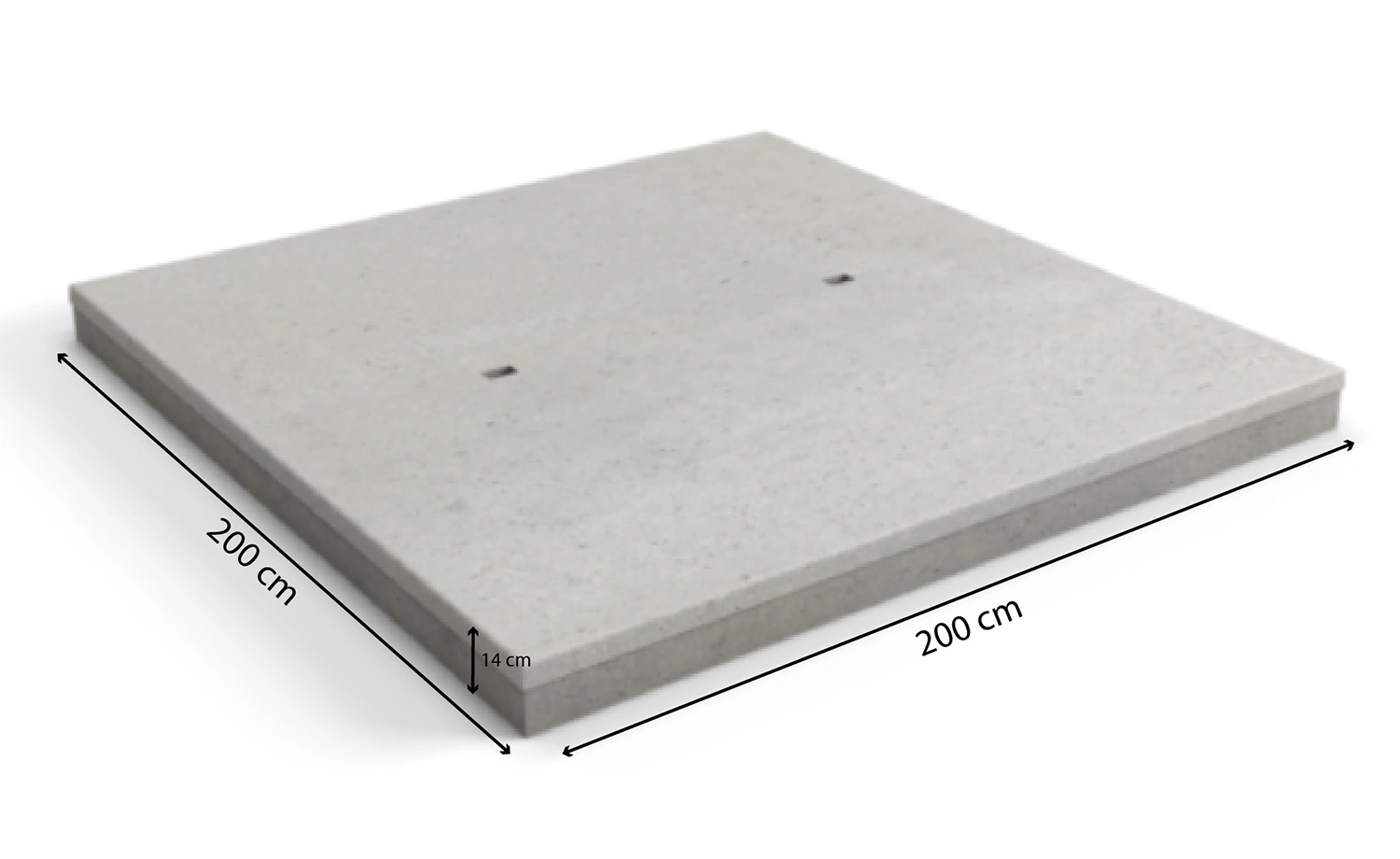

EP 140 (p)
Pour les véhicules légers et les usages où la charge reste modérée.
- Charge par essieu
- 15 t
- Chariot élévateur
- 6 t
- Véhicules légers jusqu'à 15 tonnes par essieu
- Routes d'urgence
- Places de stationnement temporaire
- Entrepôt
- Sentiers, aménagement des espaces verts
- Zones récréatives, plages
- Événements sportifs, fêtes, concerts
- Élevage, agriculture
-

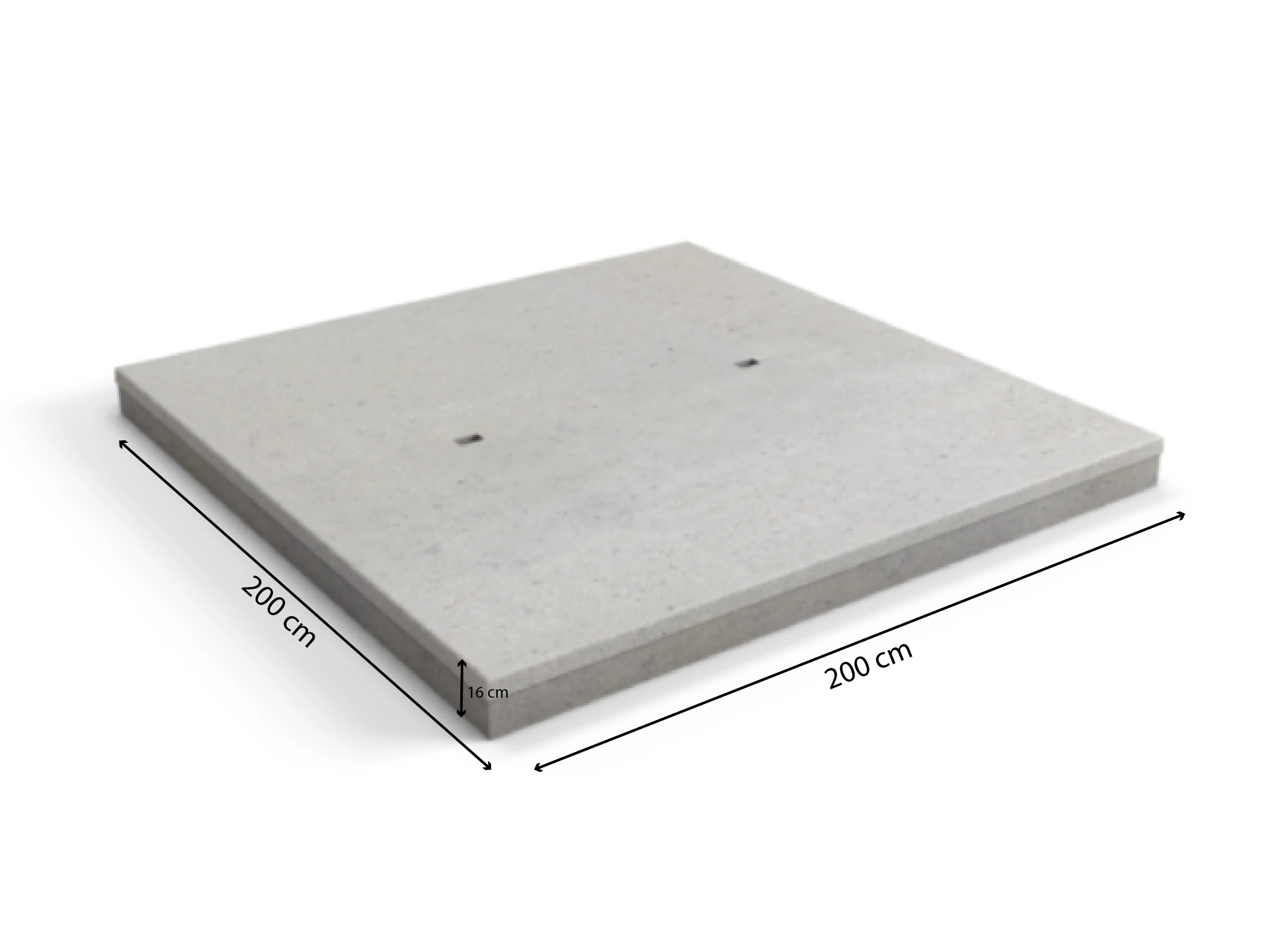

EP 160 (p)
L'épaisseur courante des accès chantier et des plateformes logistiques.
- Charge par essieu
- 20 t
- Chariot élévateur
- 9 t
- Véhicules légers, trafic intensif
- Voies d'accès temporaires pour camions jusqu'à 20 tonnes par essieu
- Accès routiers au chantier
- Centres logistiques
- Plateformes industrielles de stockage
- Plateformes de chantier
- Accès aux parcs éoliens
-

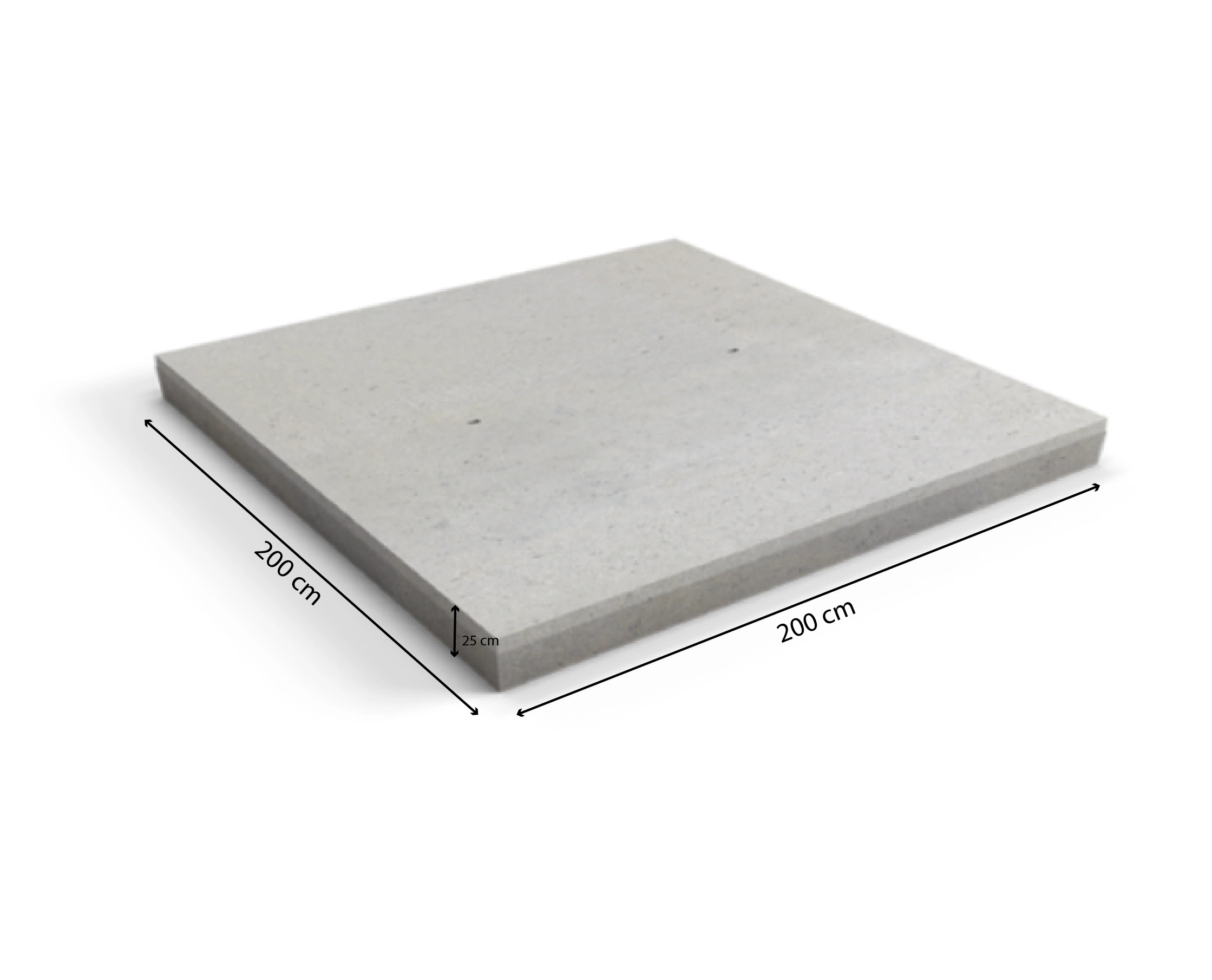

EP 250 (p)
Pour les engins lourds, les grues mobiles et les plateformes haute résistance.
- Charge par essieu
- + de 20 t
- Chariot élévateur
- 48 t
- Routes d'accès pour camions de plus de 20 tonnes par essieu ou grues mobiles
- Routes d'accès pour équipements de construction
- Plateformes de travail haute résistance
- Plateformes industrielles, portuaires
- Accès aux parcs éoliens
Caniveaux et grilles collectrices
Pour évacuer les eaux de ruissellement sans rompre la continuité de la surface. Les modèles C150 et C200 sont équipés d'angles corten.
-

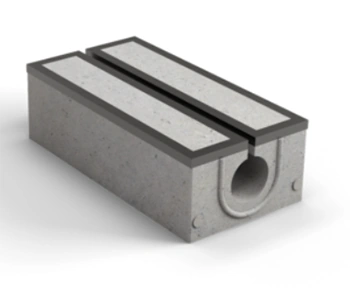

C100 (p)
-

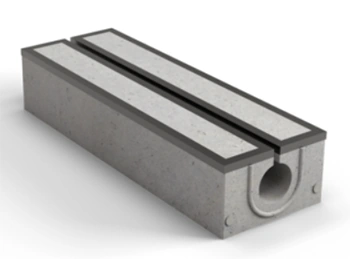

C150 (p)Angles corten
-
C200 (p)Angles corten
-

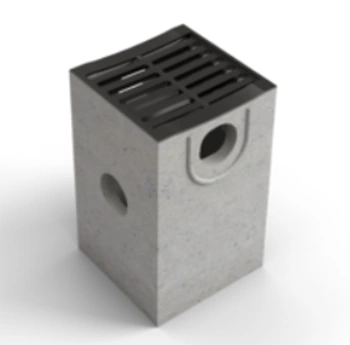

GC 50 (p)Grille collectrice

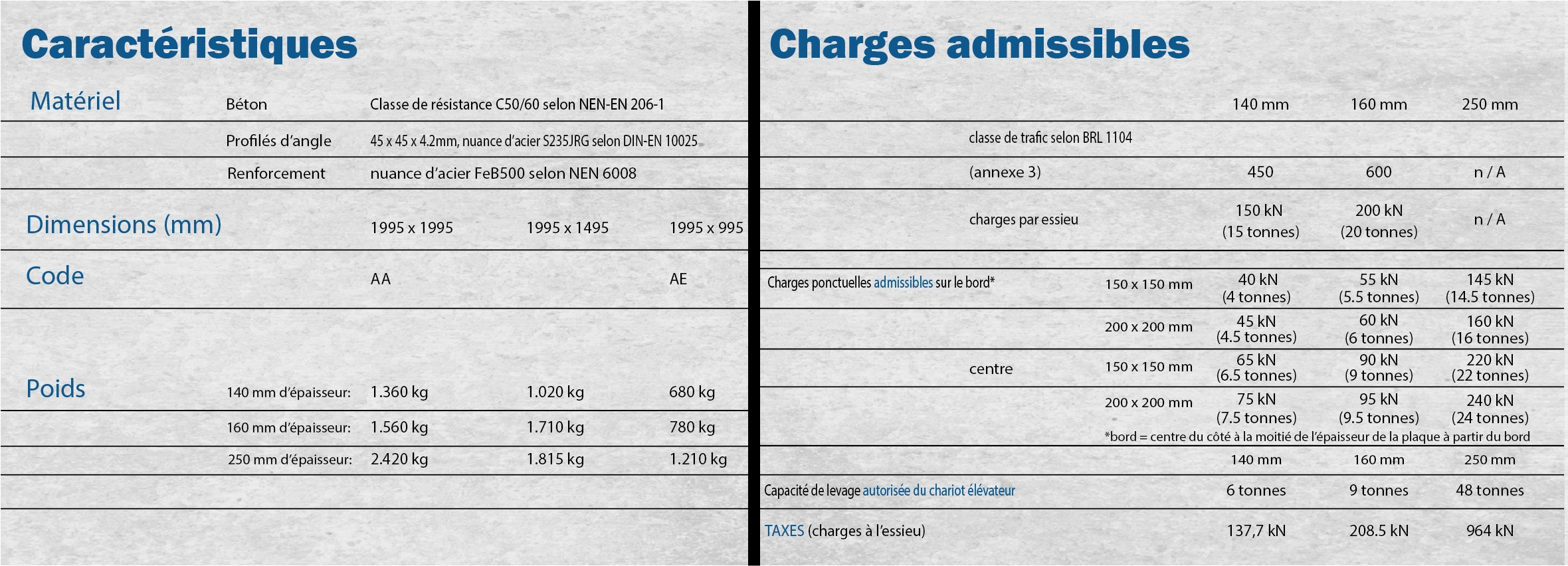

Fiche technique
Matériaux et normes
| Béton | Classe de résistance C50/60 selon NEN-EN 206-1 |
|---|---|
| Profilés d'angle | 45 × 45 × 4,2 mm, nuance d'acier S235JRG selon DIN-EN 10025 |
| Renforcement | Nuance d'acier FeB500 selon NEN 6008 |
Dimensions et poids
| Format (mm) | Code | Épaisseur 140 mm | Épaisseur 160 mm | Épaisseur 250 mm |
|---|---|---|---|---|
| 1995 × 1995 | AA | 1 360 kg | 1 560 kg | 2 420 kg |
| 1995 × 1495 | non communiqué | 1 020 kg | 1 710 kg | 1 815 kg |
| 1995 × 995 | AE | 680 kg | 780 kg | 1 210 kg |
Charges admissibles
| Critère | 140 mm | 160 mm | 250 mm |
|---|---|---|---|
| Classe de trafic selon BRL 1104 (annexe 3) | 450 | 600 | n/a |
| Charge par essieu | 150 kN (15 tonnes) | 200 kN (20 tonnes) | n/a |
| Charge ponctuelle sur le bord* — appui 150 × 150 mm | 40 kN (4 tonnes) | 55 kN (5,5 tonnes) | 145 kN (14,5 tonnes) |
| Charge ponctuelle sur le bord* — appui 200 × 200 mm | 45 kN (4,5 tonnes) | 60 kN (6 tonnes) | 160 kN (16 tonnes) |
| Charge ponctuelle au centre — appui 150 × 150 mm | 65 kN (6,5 tonnes) | 90 kN (9 tonnes) | 220 kN (22 tonnes) |
| Charge ponctuelle au centre — appui 200 × 200 mm | 75 kN (7,5 tonnes) | 95 kN (9,5 tonnes) | 240 kN (24 tonnes) |
| Capacité de levage autorisée du chariot élévateur | 6 tonnes | 9 tonnes | 48 tonnes |
| TAXES (charges à l'essieu) | 137,7 kN | 208,5 kN | 964 kN |
* Le bord désigne le centre du côté, à une distance du bord égale à la moitié de l'épaisseur de la plaque.
Questions fréquentes
Comment choisir l'épaisseur ?
Par l'engin le plus lourd appelé à circuler, pas par le bâtiment ni par les charges stockées. Donnez-nous le tonnage par essieu et le modèle de chariot élévateur : l'EP 140 couvre jusqu'à 15 t par essieu et 6 t de levage, l'EP 160 jusqu'à 20 t et 9 t, l'EP 250 au-delà, jusqu'à 48 t de capacité de levage.
Quel format choisir ?
Trois formats partagent la même largeur de 1995 mm : 1995 × 1995, 1995 × 1495 et 1995 × 995 mm. Le grand format réduit le nombre de manutentions sur une emprise dégagée, les formats plus courts limitent les chutes sur un contour découpé. Le poids suit : de 680 kg à 2 420 kg selon le format et l'épaisseur — c'est lui qui détermine le moyen de levage.
Faut-il prévoir des caniveaux ?
Dès que la surface reçoit des eaux de ruissellement qu'il faut diriger vers un exutoire. Les caniveaux C100, C150 et C200 s'intègrent dans le calepinage, et la grille collectrice GC50 assure la reprise. Si l'eau doit au contraire continuer à s'infiltrer, tournez-vous vers les dalles drainantes.
Faut-il acheter ou louer ?
L'achat se justifie sur un besoin permanent ou récurrent. Pour un chantier ponctuel, la location démarre à 1 €/m²/mois et évite le stockage en fin de projet. À budget contraint et sur une zone technique, les dalles d'occasion sont une troisième voie. Nous chiffrons les options ensemble.
Assurez-vous la pose ?
Oui. Vu le poids unitaire des dalles, un engin de levage adapté est indispensable. Si vous n'en disposez pas, nos équipes prennent la mise en œuvre en charge : voir la page pose.
Quelle épaisseur pour votre chantier ?
Surface, tonnage par essieu, modèle de chariot, nature du terrain : avec ces quatre informations nous vous répondons avec l'épaisseur adaptée et un chiffrage.
